【课程笔记】仪表盘和数字图的应用

这期我们的主要任务是学习OurwayBI数据可视化工具上的仪表盘和数字图。从作用上来说,这两个可视化图表都是用于分析展示关键指标或异常指标,且通常放在报表前端,便于浏览者一眼掌握关键指标。废话不多说,接下来就进入今天的奥威BI小课堂。


以下为关键步骤分解:

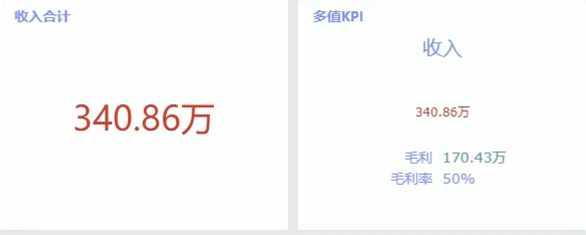

一数字图

今天主要讲解两类数字图,分别是数字图、多值KPI



数据可视化工具



1)数字图

数字图主要用于展示汇总数据如收入合计等。步骤十分简单,总结起来共三步,分别是1、点“+”添加数字图;2、左侧数据集构建器点击选择目标汇总(可以选填,也可以点击弹窗头部“fx”自定义表达式);3、右侧“标题”填入图表名称如“收入合计”,并调整细节,如字体、颜色等;点击“序列”可调整数值格式,如字体颜色、大小、单位(万)等。

2)多值KPI

名如其名,可以放多个指标,一般我们会将它们是划分为主、次两个指标。操作基本参照上文,不同的是点击右侧“专有”可以分别对主、次指标进行细节调整,又或者改变指标放置方式,如并列展示等。需要注意的是,对主次指标进行细节调整时要先选中目标序列,如要修改收入项的,需先在序列中选择“收入”,才能针对该项进行细节调整。

今天讲的数字图操作极其简单,类型也少,但接下来要讲的仪表盘就数量来说比较多,但操作上大多比较相似。

二仪表盘

1)百分比环形仪

操作步骤参考数字图,需注意的是需在汇总列将表示比率的指标放在最上面,这样才能准确展示百分比,在操作讲解视频中,我们就将毛利率放在最上面。

点击右侧“专用”调整环形颜色、大小等细节。

点击右侧“交互”打开时间轴。当我们拉动时间轴时就能及时切换展示不同门店的毛利率。



数据可视化工具

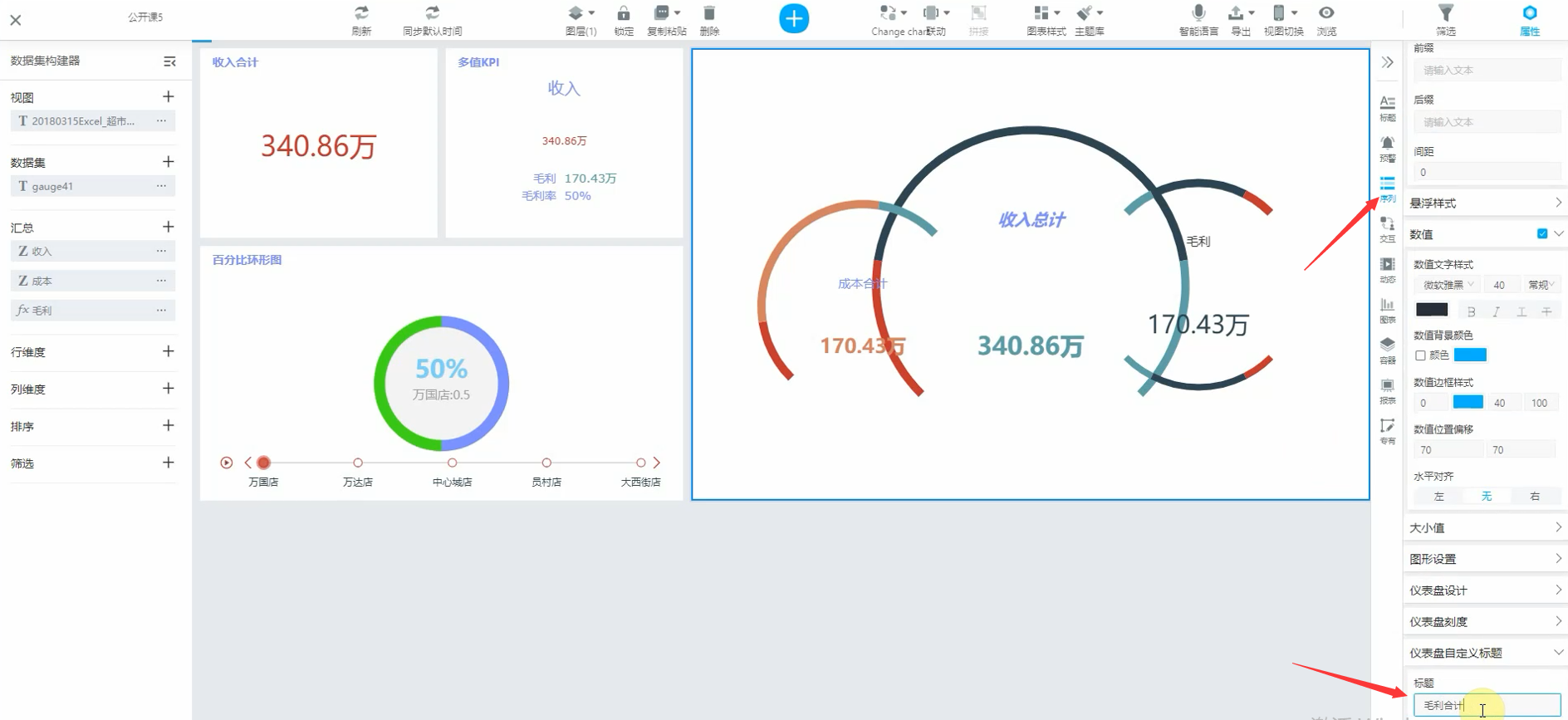

2)多值仪表盘

OurwayBI数据可视化工具中,多值仪表盘操作基本可参考数字图,不同的是由于多值仪表盘能同时展现三大指标,因此如果需要针对某项指标进行细节调整,需通过点击右侧“序列”选择目标序列后再进行针对性设置。如在“序列”——“仪表盘自定义标题”中逐个自定义标题。



数据可视化工具



3)百分比刻度图

添加汇总、行维度后,我们即可通过右侧“专有”来调整颜色,也可通过“预警”设置不同预设颜色来实现颜色的个性化设置。

4)计量图

计量图中的百分比是指前一个汇总指标占后一个的百分比。这一点可别弄错了,它和百分比环形图、百分比刻度图展示的比率不一样。

另外计量图有主标题和副标题之分,上面的为主标题,下面的为副标题。通过右侧“标题”修改标题颜色等属性时也要注意一下。

5)仪表盘1

和前几个仪表盘的操作一样,在右侧“序列”内我们可以自定义很多细节属性,如颜色、值格式、数值大小等。关于仪表盘颜色,同样能通过预警分段颜色来进行修改。

6)仪表盘2

点击右侧“序列”——“仪表盘设计”——“刻度标签显示”,在这里就能关掉或打开刻度标签。

通过以上的数字图、仪表盘操作演示分解,相信大家也都发现一个共同点:操作基本靠点击。不仅基本靠点击,实际上很多操作都还很类似,这主要得益于新版OurwayBI数据可视化工具对功能的归类划分更为人性化,相同的功能都集中在同一个地方,更加方便大家日常使用。但,简单归简单,实际操作还是不能少,大家可以跟着视频中的步骤去亲自使用这些图表、功能,这样才能熟能生巧,快速熟练地制作自己的数据可视化分析报表。

以上就是本期的奥威BI数据可视化工具操作讲解的全部内容,需要下载数据练手的可加入奥威BI操作咨询群进行下载。
