系列课程一:全国疫情分析主页面规划与设计

由于本次课程内容相比以前的课程更丰富一些,因此在这里也就不一一总结,我们将主要总结一些比较重要的部分,更详细的操作步骤请参考课程视频。接下来我们就进入奥威BI疫情可视化分析报表一级页面制作技巧总结:

疫情可视化分析

疫情分析logo

主要内容:如何将图片上传,图片自适应。

操作步骤:

1、添加容器。打开设计页面,点击上方蓝底“+”符号选中容器。

2、点击容器,设计页面右方选中“容器”打开属性,点击“容器背景”—“颜色/图片”,弹出来的小窗口最上方有两个小圆点,选中第二个即可上传背景图;打开背景图自适应。

3、添加链接。在“公共标题”—“标题文字”中填入文字,并在“标题链接”—“连接值”处添加链接即可。在“标题样式”—“字体调整”中将标题透明化即可。

疫情分析

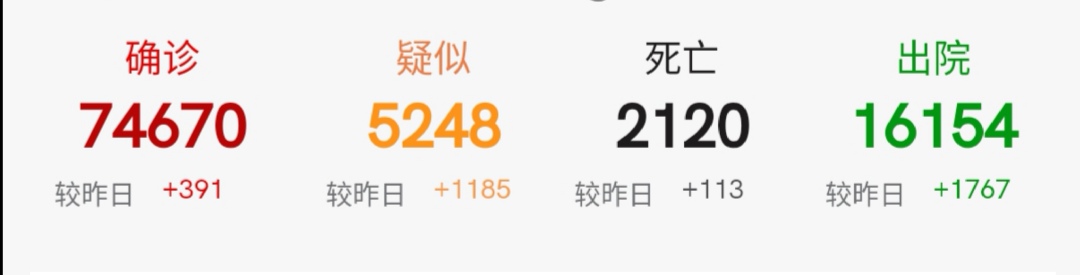

疫情KPI分析图

主要内容:如何利用容器,将数个主要数据总计并列排放(首先做好每个数据总揽,然后在放入容器中)。

操作步骤:

1、添加图表。点击上方蓝底“+”符号选中多值KPI图。

2、添加汇总数据。在左侧数据集构建器中添加汇总数据(按照喜好修改汇总数据名称)。

3、点击设计页面右侧“专有”,分别在“主要指标”、“次要指标”下的“指标名”中修改字体、颜色。并在指标值值格式下修改数值单位,如万、千等(如果选择“无”,将显示数据源内的数据格式)。

4、将上一步骤做好的分析图复制多个,逐个复制数据集后重新添加汇总值(点击设计页面上面的“黏贴复制”可快速实现该效果)。

5、添加容器,将以上步骤的分析图表逐个拖动进来。

疫情分析

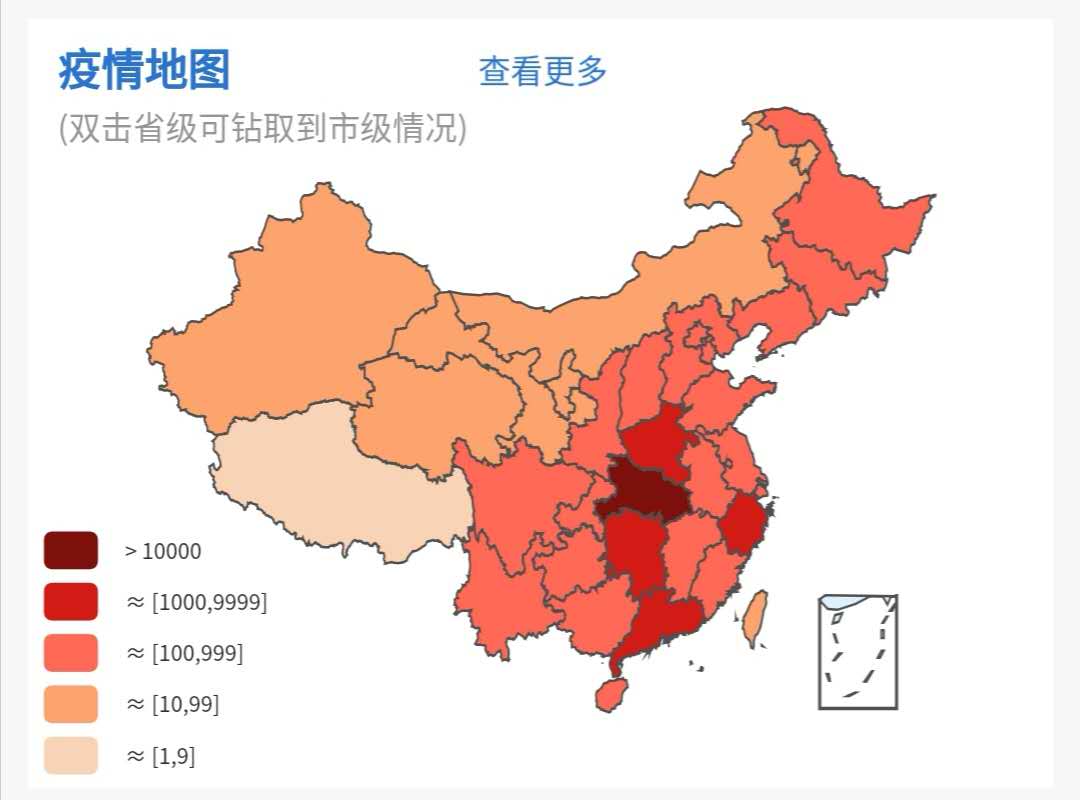

疫情地图

主要内容:如何设置鼠标指向时显示具体数值。

1、添加中国地图。点击上方蓝底“+”符号选中中国地图。

2、添加汇总、行维度。

3、添加预警,实现鼠标指向显示具体汇总数值的效果。设计页面右侧点“预警”—“预警序列”—点击预警序列右侧“...”—涉及预警颜色,类型“分段”,并逐个设置不同区域颜色后,打开筛选轴高级属性,点筛选轴可见。

4、添加钻取说明。点击右侧“标题”—“图表标题”—“副标题”—“标题文字值”中添加双击下钻说明。

疫情分析

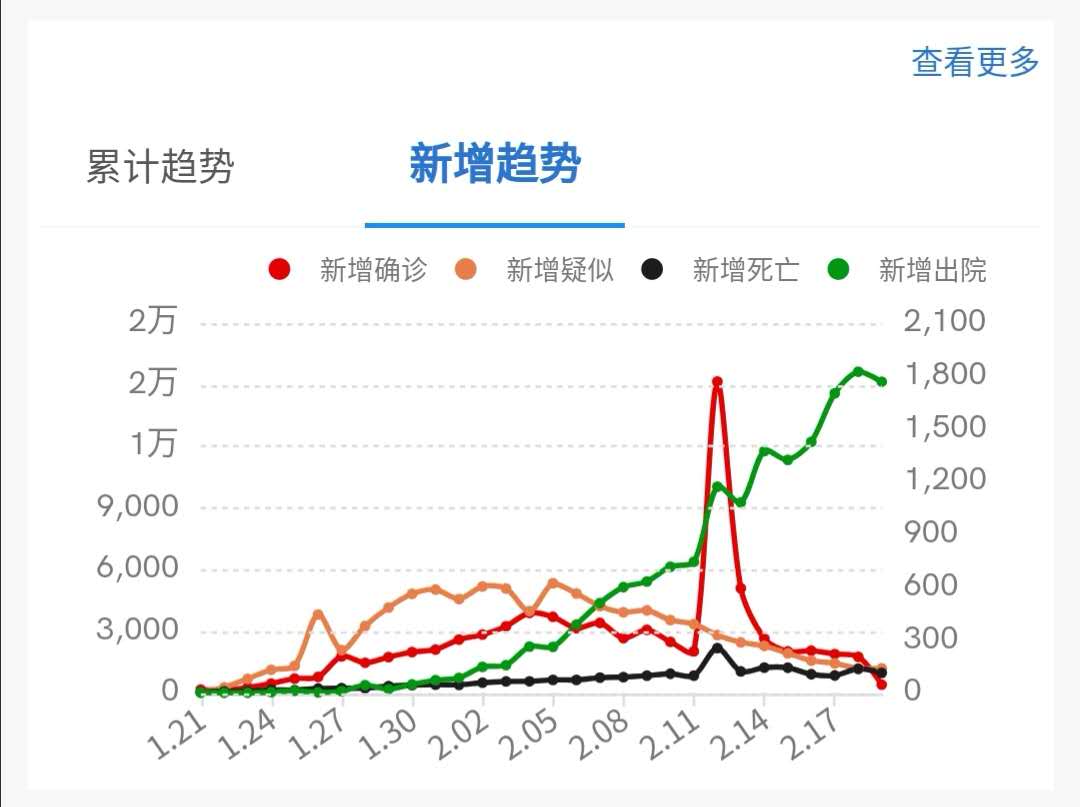

疫情趋势图

主要内容:如何利用容器实现不同趋势图的切换展示(首先做好不同趋势图,然后将这些趋势图放入选项卡容器)。

1、添加折线图。点击上方蓝底“+”符号选中折线图。

2、添加汇总,绑定列。

设计页面左侧数据集构建器中添加所需汇总;点击设计页面右侧“图表”—“绑定列”—在“值序列”中逐个选择所需的内容,如第一个图我们是要做累计汇总,所以需要将累计死亡、类似出院、累计确诊、累计疑似。返回设计页面左侧数据集构建器中添加行维度。

3、添加y2轴。由于累计死亡、累计出院与类似确诊、累计疑似数值相差过大,为更好呈现累计死亡、累计出院数据,我们要添加一个y2轴。

点击设计页面右侧“序列”—添加具体序列值;“基本”—“y轴”—“y2

4、利用“复制黏贴”将累计趋势分析图复制一个出来,重复第二步骤中绑定列的操作。

5、添加选项卡容器,并将上述两个趋势分析图放进来。

点击上方蓝底+”符号选中选项卡容器。并将上诉两个趋势分析图拖进来。

点击选项卡右上角小图标,删掉多余的标签。

点击设计页面右侧“专有”—“内容公共样式”—“选项卡”—“基本”—“名称”,修改标签名。

疫情分析

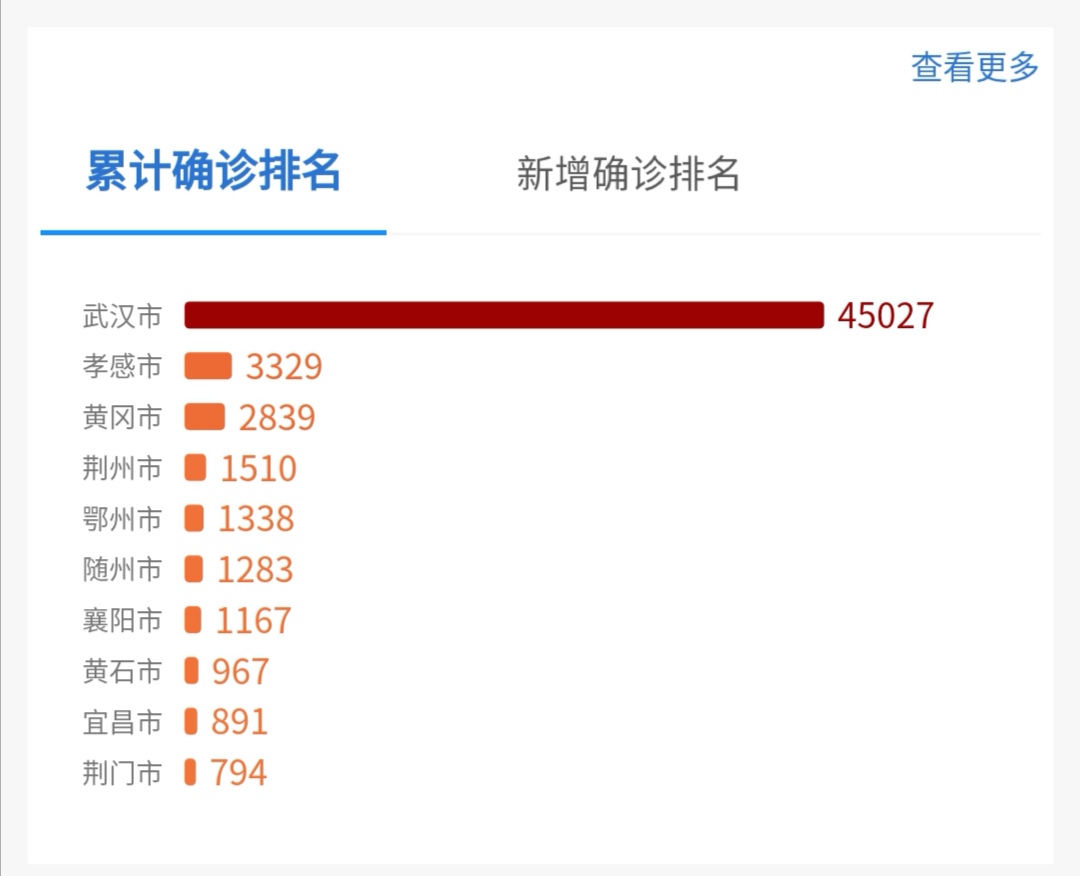

疫情条形图

主要内容:使用条形图制作排名和TOP分析图,并利用选项卡容器实现多个条形图的快速切换展示。

操作步骤:

1、添加条形图。点击上方蓝底“+”符号选中条形图。

2、添加汇总、行维度

3、排序与TOP

在数据集构建器中,点击汇总右侧...”—“排序”—“降序”;

在数据集构建器中,点击排序右侧...”—“显示行TOP”—“10”。

4、打开序列标签,调整数值位置与大小。

设计页面右侧“序列”—“序列标签”。打开序列标签旁边设置小图标,设置数值具体位置以及大小。

5、复制条形图。(参考上个分析图操作)

6、添加选项卡容器,将上诉两个条形图拖进选项卡容器中。(参考上个分析图操作)

疫情分析



疫情简表

主要内容:添加折叠功能

操作步骤:

1、添加简表。点击上方蓝底“+”符号选中简表。

2、添加汇总、行维度。

3、添加折叠功能。右侧“设置”—“折叠简表”,打开自适应。

疫情分析



疫情数据来源说明

为了对数据来源做出说明,也是为了让整张分析图表时间一致,在分析报表上添加数据成了大家做分析报表的一个惯例。那这么能够与报表时间一致,鼠标指向时能够详细说明数据来源的设置是怎么做的?

操作步骤:

1、在公共筛选添加时间日期。设计页面右上角点“筛选”—筛选右侧“+”—在时间筛选弹窗中选择“时间表”中的“时间日期”,并勾选右下角“日历”—确定。

这个时候,我们可以随便点击一个时间测试一番,如果发现疫情趋势图因为公共筛选时间而无法正常显示趋势。选中该趋势图,在数据集构建器下点击“筛选”—时间日期右侧“...”—修改—在条件筛选器中选择忽略。这样就能避免该疫情趋势图被公共筛选影响。

2、右侧“标题”—“公共标题”—“标题文字”输入“数据截止”后,系统自动提示“可用标识符<<>>”,输入该标识符后选择系统跳出的时间日期,接着输入“数据说明”。

3、点击“公共标题”右侧小图标,开启高级模式,找到“标题链接”—”描述文字“输入相关内容。

这就是奥威BI疫情可视化分析报表一级页面的主要操作。当我们做好以上这张奥威BI疫情可视化分析报表后,还需要通过分享功能将其秒速发送到领导手里,或其他特定人群。



奥威BI疫情可视化分析报表分享设置

返回首页,找到奥威BI疫情可视化分析报表,点击右上角“...”—分享—临时分享—秘密分享—输入密码后—生成二维码。

这个时候我们将链接、二维码发送到报表接收人手里即可。当然可别忘了将密码也告知对方,不然对方还是打开不了这张奥威BI疫情可视化分析报表。

以上就是《直击疫情,可视化防控》系列课程一“全国疫情分析主页面规划与设计”的大致内容。更多更详细的疫情可视化分析报表制作步骤,请参考教学视频。

下一期,我们将分享“全国疫情分析二级页面规划与设计”的制作步骤与技巧,欢迎大家继续关注,准时听课。
